企業イベント映像オペレーション、配信vol.2

企業の総会で映像のオペレーションと配信をシステム構築から当日のオペレーションまで担当しました。

前回と同じイベントのブログはこちら

◯システム
図面はこちら。
※調整中

機材

卓周り
V160(配信用レイヤー組スイッチャー)
V60(スクリーン用スイッチャー)
V1HD+
V1HD+用ミニモニター
映像送出用VPC resolume x2(メインとバックアップ)
resolume用AKAIPAD
PC台
イメージニクスのHDMI分配器4分配×2
イメージニクスのHDMI分配器6分配×4
アップダウンクロスx2
17インチモニター×3
パワーポイントPC(パワポA)(クライアント用意)
パワーポイントカンペ用PC(パワポB)(クライアント用意)
マスターキュー(パワーポイントのページを送るためのコントローラー2個とオペ卓に置く機材)
ブラックマジックビデオアシスト
SSD 1TB
Atem mini pro
卓用スタンドライト
卓上ミニ机2個
進行台本用ipad
電源タップ 10個
養生テープ
マジックペン
HDMIケーブル1.5mや3mなどの短いもの×15本

HDMIケーブル 9mなどの少し長いもの×2本

SDIケーブル 10m
SDIケーブル 20m
V60から会場のプロジェクターにいく用のSDIケーブル

ステージ周り

50インチモニター×3枚
50インチモニター用 ロースタンド×3

HDMIケーブル光 50m×4

演題カンペ用 9インチモニタービデアシ
MC台カンペ用、PPT用 9インチモニタービデアシx2

HDMIケーブル光 30m×2

モニター用電源タップ　20m×6本

進行用

C1 クリアカム ヘッドセット8×2　16個+連結用ハブベース

カメラ

カメラに関しては3カメをスイッチングした映像が
V160とV60にSDIで送られてきます。

パワポA　資料パワポ

パワポA→①HDMI分配器→V60
①HDMI分配器→V160
これでスクリーンにも配信にもパワポの画がいくことになります。

パワポB 資料パワポカンペ用

パワポBはパワポAと内容は同じですが登壇者が資料を説明するためのカンペ用のパワポになります。
パワポB→②HDMI分配器→ステージ前の50インチモニター　ステージ上手

②HDMI分配器→ステージ前の50インチモニター ステージ下手

②HDMI分配器→オペ卓モニター 17インチ
パワポＢのカンペ用に必要。
パワポＢPCを2画面にしてカンペをステージ前や演題に送るので
オペ卓ではパワポ資料しか見えない状態になってしまうので

オペ卓でもカンペ文字が見れるように17インチのモニターを設置。

②HDMI分配器→演題用 9インチモニター

登壇者が演題にてパワポ資料を説明するときに演題でもカンペが見れるように小さいモニターを設置

②HDMI分配器→MC台用 9インチモニター
MCさん用のカンペが見れるように小さいモニターを設置

resolume arena 映像送出

VPC→V1HD+→③HDMI分配器→V160
③HDMI分配器→V60HD

これでタタキの映像が配信とスクリーンに送れる。

メインとバックアップでPCを2台用意し
V1でメインとバックアップの切り替えができるように。

スクリーン用V60

V60からの最終アウトは2系統
・SDIで会場のプロジェクターに送る
・HDMI50mでステージ前センターの50インチモニターに送る。

反省ポイント

○HDMI分配器からの信号を受けれるモニターと
受けれないモニターがあって
信号をスイッチャーで見てみると
1920×1200の59.95とか、めちゃくちゃな数値が出ており

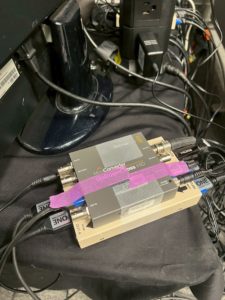

これを改善するために分配器前に
アップダウンクロスを入れて
PCからの信号を1920×1080の59.94の
綺麗な信号に変換することで全てのモニターで信号を受けることができました。

なのでアップダウンクロスは必須。

○横長の机が並ぶので、少し隙間を作っておき、人が通れるスペースを確保

○カンペモニターがPAさん前にもあると便利
